绕线
说明

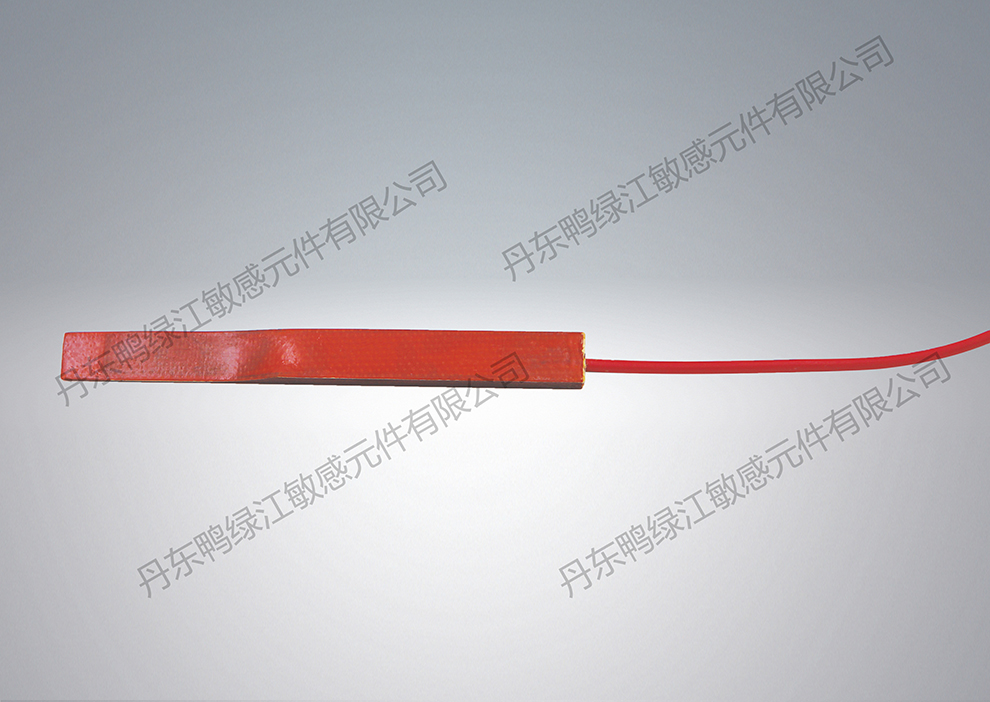

以铂丝为测温元件制成的温度传感器简称为线绕式铂丝温度传感器，其与铂膜电阻为感温元件制成的温度传感器用途一致，也可用于电机绕组测温、电机槽间测温、轴端测温等。
技术参数
| 测温元件 | 线绕铂电阻Pt100(IEC 60751) |
| 感温区：55*7*0.5mm | |
| 允差 | B级或±0.5%（0℃） |
| 工作电流 | ≦5mA |
| 电磁兼容 | IEC 62236-3-2 |
| 绝缘 | ≥500MΩ @500Vac/50Hz/60S |
| 探头测温工作范围 | -50℃~250℃ |
| 抗振性 | 300m/s2(IEC 61373 cat3.) |
| 抗冲击性 | 1000m/s2(IEC 61373 cat3.) |
| 防护等级 | IP68 |

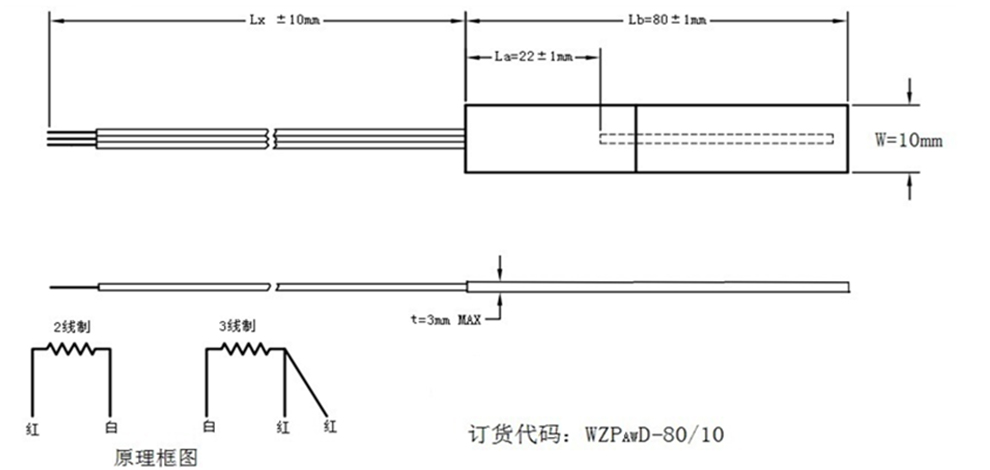

示意图
备注：采用线绕感温元件制成的温传产品有最小尺寸限制，槽间温传尺寸：长*宽*厚（Lb*W*t）应不小于80mm*10mm*3mm，厚度尺寸通常取决于选用引线的外径

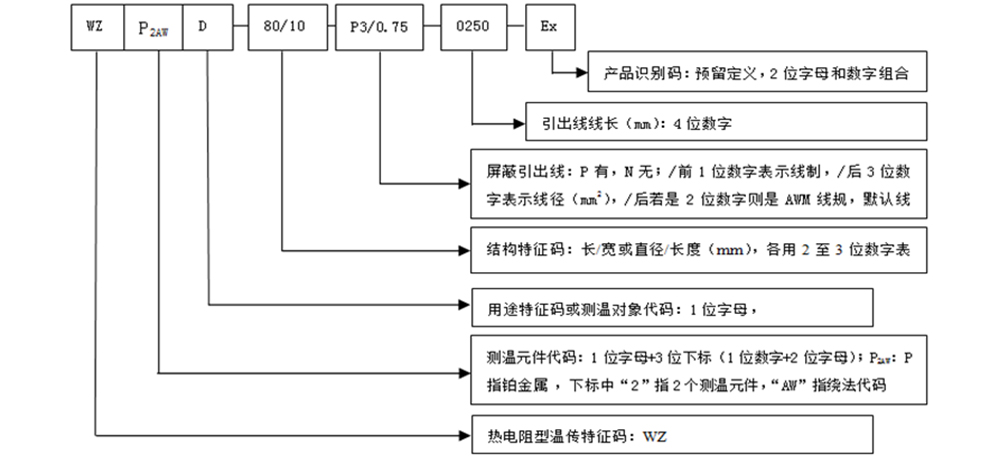

订货实例
注意事项
1.安装时，保护好传感器引出电缆，严禁用力拉扯；
2.电机交流耐压测试时，应把传感器导线短接接地，屏蔽线接地；
3.传感器安装连接完毕后，一定要核对接线是否正确，确认后方可送电，以避免强电错接入传感器造成损毁；
4.当传感器存放期超过1年以上时，安装前应测试传感器常温电阻值和绝缘电阻值，以确定传感器性能良好；
