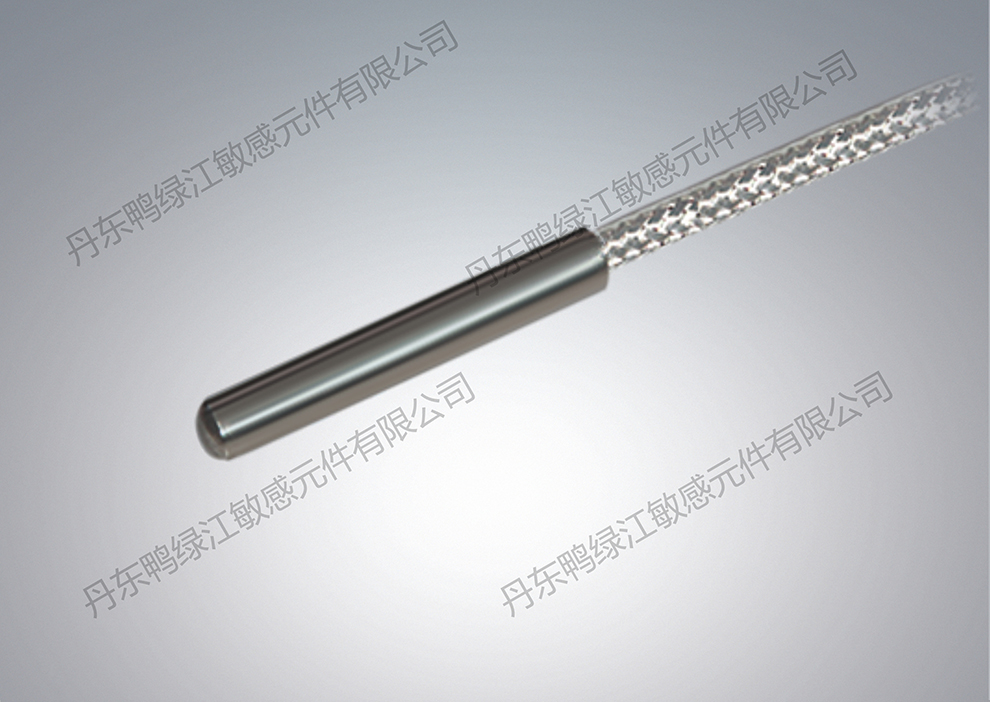

绕组用温度传感器
说明
绕组用铂热电阻温度传感器，用于电机、变压器绕组的温度测量，安装在电机和变压器的端部绕组中，可按三相绕组分别安装，该传感器具有抗震、耐电压、精度高、线性好、热响应迅速、耐真空浸漆，体积小灵敏度高、安装方便等特点。传感器探头外壳可按使用环境需求定制为金属、陶瓷、PTFE等不同材质。
技术参数
| 测温端材料 | 引线 | ||||
| 长度 | 规格 | 绝缘材料 | 工作温度 | 屏蔽 | |
| 陶瓷 | 标准引线长度1000mm | 2×0.2mm2 | 特氟龙 | -50℃～200℃ | 有屏蔽或无屏蔽 |
非标引线长度用户自定 | 3×0.2mm2 | ||||
| 4×0.2mm2 | |||||
产品特点
1.该型号温度传感器探头外壳可按使用环境需求定制为金属、陶瓷、PTFE等不同材质。
2.该型号温度传感器引线材质为特氟龙，可按使用环境需求定制屏蔽、绞合、单根等不同型号。
3.该型号温度传感器可定制防爆型、高压型、绝缘型温度传感器

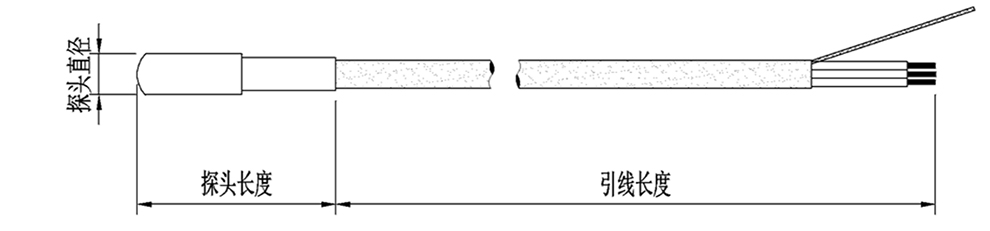

型号、规格说明
| 型号 | 探头直径 (mm) | 探头长度 (mm) | 护管直径 (mm) | 护管长度 (mm) | 导线长度 (mm) |
WZP-T (陶瓷探头示例) | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 |
| Φ6 | 38 | Φ5蜡管 | 500 | 1000 | |
| Φ8 | 可定制 | 1000 | 1500 | ||
| 可定制 | 可取消屏蔽 | ||||
| 标准型无搭配 | 可定制 | ||||
| 型号 | 探头直径 (mm) | 探头长度 (mm) | 护管直径 (mm) | 护管长度 (mm) | 导线长度 (mm) |
WZP-J （金属探头示例） | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 |
| Φ3 | 20 | Φ4蜡管 | 500 | 1000 | |
| Φ4 | 30 | 可定制 | 1000 | 1500 | |
| Φ5 | 40 | 可定制 | 可取消屏蔽 | ||
| Φ6 | 50 | ||||
| 可定制 | 可定制 | 标准型无搭配 | 可定制 | ||
订货示例：WZP-J104/20-P3×2000
| WZP-J | 104 | 20 | P3 | ×2000 |
W:温度仪表 | 1:无固定装置 | 探头长度 | P:导线有屏蔽线 无屏蔽不表示 | 导线长度 |
| Z:热电阻 | ||||
| 04:测温端直径Φ4 | ||||
P:铂热电阻 P2:双铂热电 | 2:两线制（红，白） 3:三线制（1红，2白） 4:四线制（2红，2白） 6:六线制（2红，4白 | |||
J:金属测温探头 | ||||
| T:陶瓷测温探头 | ||||
| S:绝缘性测温端 |
注意事项
1.安装时，保护好传感器引出电缆，严禁用力拉扯；
2.电机交流耐压测试时，应把传感器导线短接接地，屏蔽线接地；
3.传感器安装连接完毕后，一定要核对接线是否正确，确认后方可送电，以避免强电错接入传感器造成损毁；
4.当传感器存放期超过1年以上时，安装前应测试传感器常温电阻值和绝缘电阻值，以确定传感器性能良好；
