绕组用温度传感器
说明

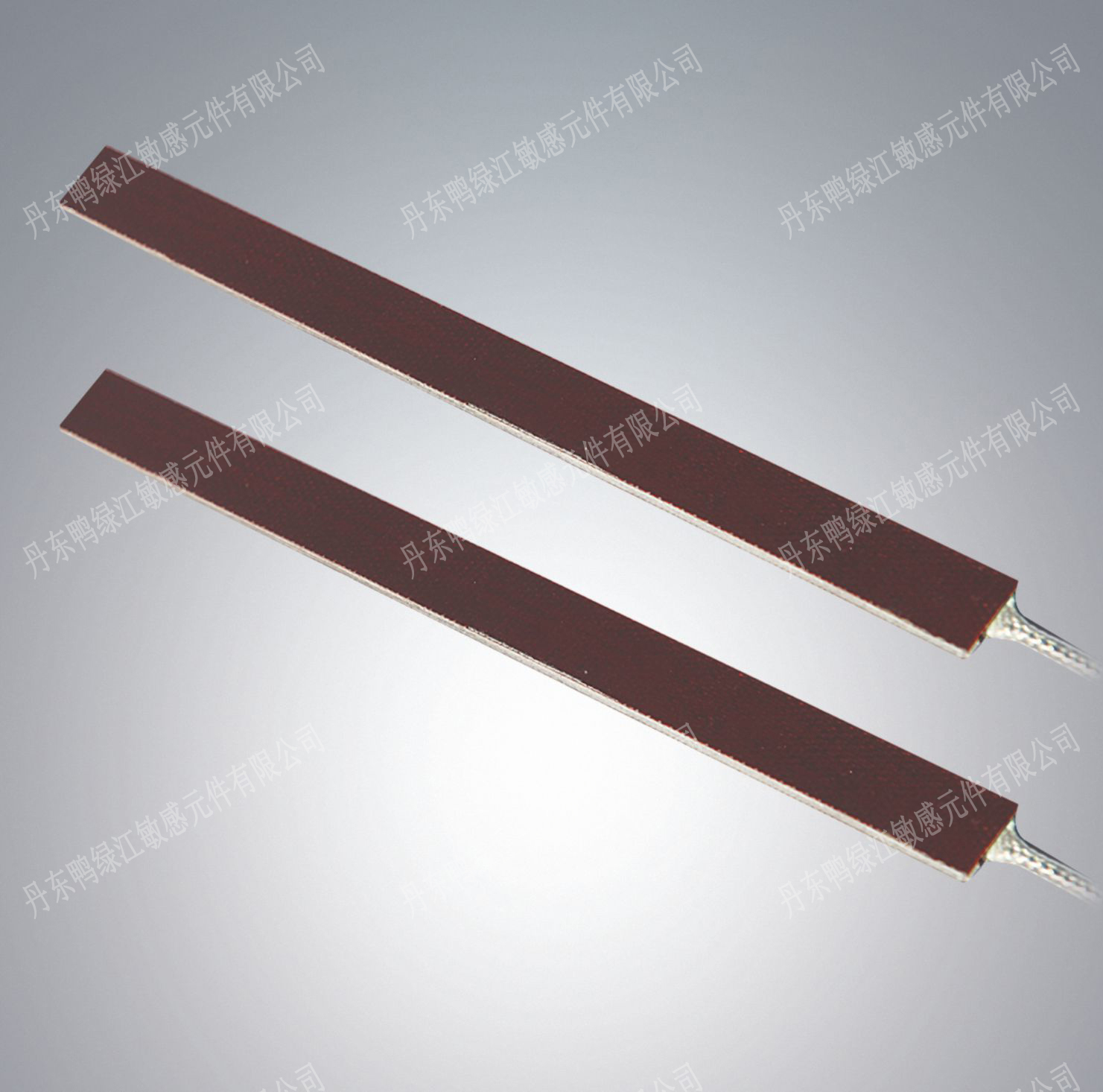

埋置式温度传感器，是安装在大中型电机和风力发电机的定子铁芯绕组内，由于安装在定子铁芯槽内，所以可直接测量铁芯绕组的运行温度，产品采用高强度玻璃纤维树脂材料，绝缘强度高，用于高压电动机、发电机绕组温度测量。产品具有F级/H级耐温、绝缘性能，能及时反应电机的运行负荷状况，确保电机的运行安全。该传感器具有精度高、运行稳定、运行寿命长等特点。
该传感器有绝缘和金属测温端两种材料，性能满足JB/T10500电机用埋置式热电阻标准。可定制高压型、防爆型产品。
技术参数
| 测温端材料 | 引 线 | ||||
| 长度 | 规格 | 绝缘材料 | 工作温度 | 屏蔽 | |
| 陶瓷 | 标准引线长度1000mm | 2×0.2mm2 | 特氟龙 | -50℃～200℃ | 有屏蔽或无屏蔽 |
| 非标引线长度用户自定 | 3×0.2mm2 | ||||
| 4×0.2mm2 | |||||
产品特点
1.该型号温度传感器探头板体可按使用需求定制不同规格尺寸。
2.该型号温度传感器引线材质为特氟龙，可按使用环境需求定制屏蔽、绞合、单根等不同型号。
3.该型号温度传感器可定制防爆型、高压型温度传感器

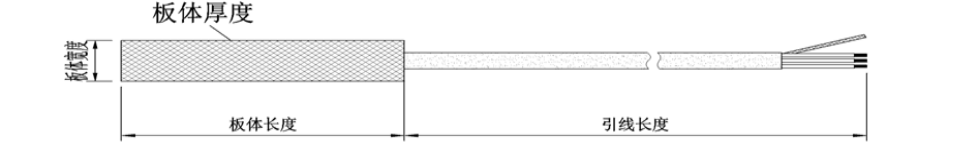

型号、规格说明
| 型号 | 板体材质 | 板体厚度（mm） | 板体宽度（mm） | 板体长度（mm） | 护管直径（mm） | 护管长度（mm | 导线长度（mm） |
MZPD（埋置式示例） | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 |
| 双马来酰亚胺玻纤布层压板 | 3 | 6 | 80 | Φ4蜡管 | 500 | 1000 | |
| 4 | 8 | 100 | 可定制 | 1000 | 1500 | ||
| 可定制 | 10 | 500 | 可定制 | 可取消屏蔽 | |||
| 12 | 1000 | ||||||
| 可定制 | 可定制 | 标准型无搭配 | 可定制 | ||||
订货示例：WZPD-100×10×2-P3×2000
| WZPD | 100×10×2 | P3 | ×2000 |
| W:温度仪表 | 板体：长×宽×高 | P:导线有屏蔽线 | 导线长度 |
| Z:热电阻 | 无屏蔽不表示 | ||
P:铂热电阻 P2:双铂热电阻 | 2:两线制（红，白） 3:三线制（1红，2白） 4:四线制（2红，2白） 6:六线制（2红，4白） | ||
| D:埋置式 |
注意事项
1.安装时，保护好传感器引出电缆，严禁用力拉扯；
2.电机交流耐压测试时，应把传感器导线短接接地，屏蔽线接地；
3.传感器安装连接完毕后，一定要核对接线是否正确，确认后方可送电，以避免强电错接入传感器造成损毁；
4.当传感器存放期超过1年以上时，安装前应测试传感器常温电阻值和绝缘电阻值，以确定传感器性能良好；
