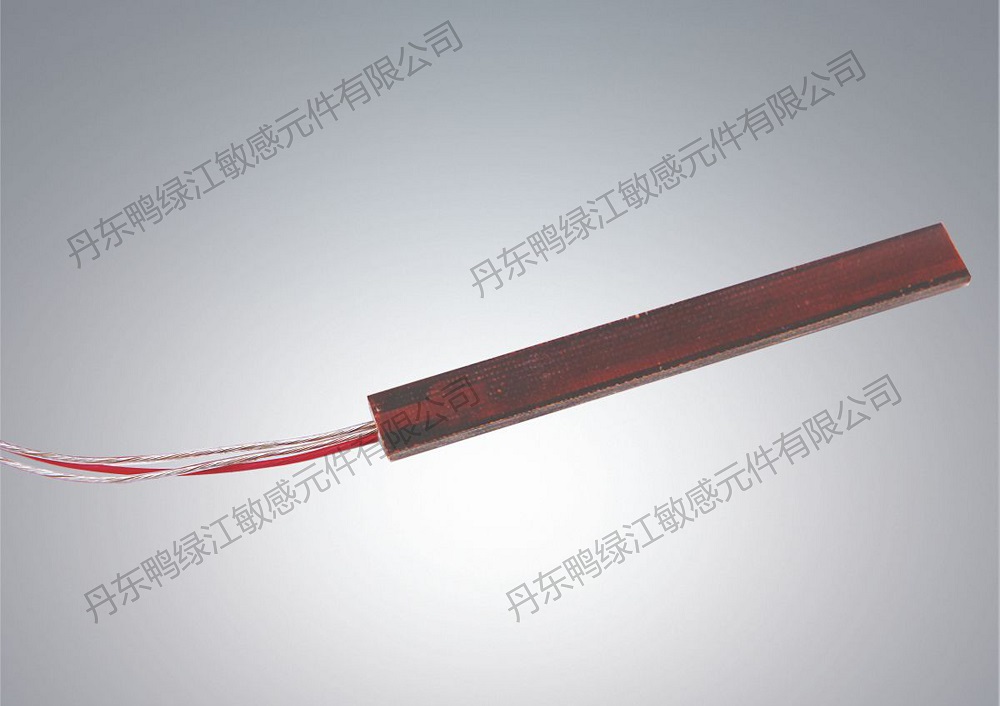

说明
用于定子线槽中控温，与电机控制装置配合使用，能够及时准确感知电机绕组及铁芯温度确保电机运行安全。
技术参数
分类型号 | 控温点 | 对应于规定温度下的电阻值（Ω) | ||||||
温度代号 | TK-5℃ | TK+5℃ | TK+15℃ | |||||
MZ6－85～180 | T85～T180 | ≤n×550 | ≥n×1300 | ≥n×4000 | ||||
注：①控温点温度以间隔5℃成系列。 ②其n为热敏电阻串联只数。 | ||||||||
| 响应时间（s） | 测试电压（V） | 最大工作电压（Vdc） | 绝缘电阻（MΩ） | 介电强度（KV） | ||||
| ≤5 | ≤2.50 | 25 | ≥200 | AC2500 | ||||
| 可定制防爆、高压型产品 | ||||||||
订货示例

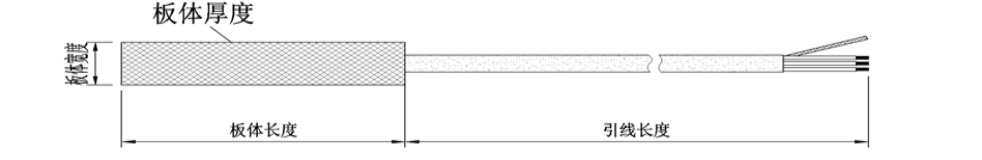

| 型号 | 板体材质 | 板体厚度（mm） | 板体宽度（mm） | 板体长度（mm） | 护管直径（mm） | 护管长度（mm | 导线长度（mm） |
MZ6D（埋置式示例） | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 | 推荐 |
| 双马来酰亚胺玻纤布层压板 | 3 | 6 | 80 | Φ4蜡管 | 500 | 1000 | |
| 4 | 8 | 100 | 可定制 | 1000 | 1500 | ||
| 8 | 10 | 500 | 可定制 | 可取消屏蔽 | |||
| 金属、扁平 | 10 | 12 | 1000 | ||||
| 12 | 可定制 | 可定制 | 标准型无搭配 | 可定制 | |||
实例：MZ6D-120℃-100×10×3/P2×1000
| MZ6 | 120℃ | 100×10×3 | P2×1000 |
| M:敏感元件 | 120℃：控温电温度值 | 板体：长×宽×高 | P:导线有屏蔽线 |
| Z:正温度系数 | 无屏蔽不表示 | ||
| 6:控温性 | |||
| 2:两线制（红，白） | |||
| D:埋置式 | 3:三线制（1红，2白） | ||
| 4:四线制（2红，2白） | |||
| 6:六线制（2红，4白） | |||
| 1000:导线长度 |
注意事项
1.将PTC热敏电阻温控传感器的感温元件进行绝缘处理，如加套蜡管；
2.埋置应分相布置在电机绕组中或者牢固安装在需要进行温度测量控制的部位；
3.捆扎时不得让PTC热敏电阻的引线承受拉力，否则将损坏测温元件。感温元件可以按要求单支使用，也可以三支串联使用，，将引线与之配套的保护装置连接。
4.注意PTC温度传感器不得过电压运行否则将严重损坏；
5.报废的PTC对环境虽无害但应妥善处置。
