说明

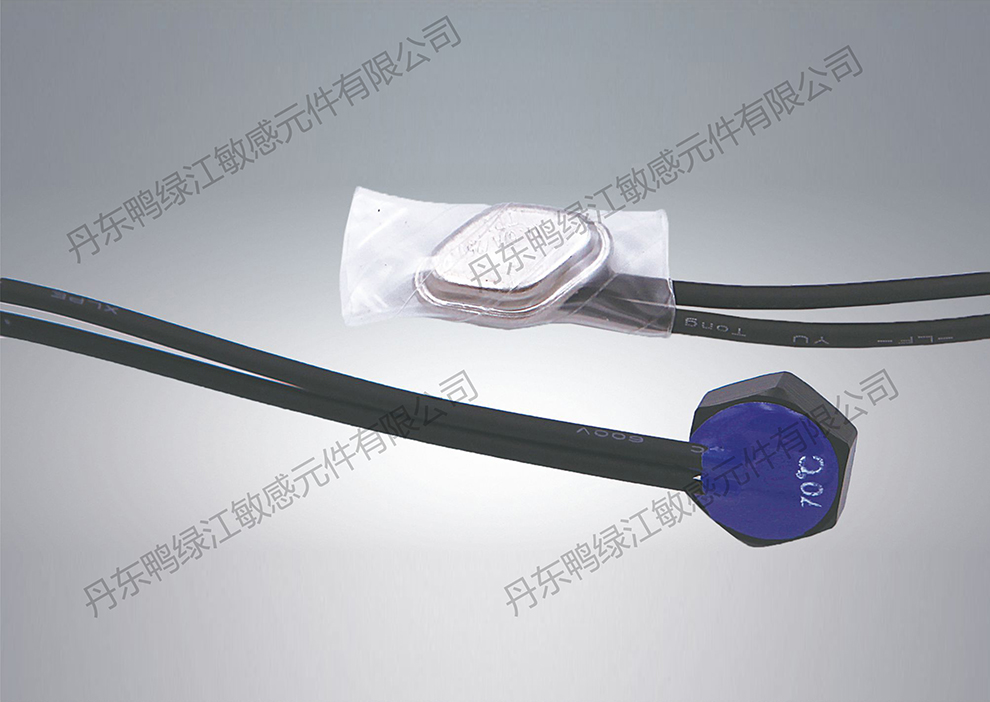

温度开关是以内嵌双金属片为感温元件的开关，正常工作状态时，开关触点处于闭合/断开状态，当温度升高至动作温度值时，双金属片受热而迅速动作，断开/闭合触点，切断/接通电路，起到热保护作用。降到复位温度时，开关触点闭合/断开，恢复正常工作。温度开关性能稳定、体积小、重量轻、可靠性高、寿命长、用于电器设备。
用途广泛，安装简单，可单支使用，可三支串联使用，体积小，寿命长；
技术参数
| 接触种类 | 常闭 | 常开 |
额定开关动作温度（每5℃为一个规格） | 60～180℃ | 60～180℃ |
| 动作温度公差 | ±5℃ | ±5℃ |
复位温度范围(额定开关温度下) | -30℃±15℃ | -30℃±15℃ |
| 最大工作电压 | 500VAC 60VDC | 500VAC 60VDC |
| 额定电流(COSφ=1.0) | 250VAC 500VAC | 250VAC 500VAC |
| 2.50A 0.75A | 2.50A 0.75A | |
| 额定电流(COSφ=0.6) | 250VAC 500VAC | 250VAC 500VAC |
| 1.60A 0.5A | 1.60A 0.5A | |
额定电流下开关次数 | 2.5A 5A 10A | 2.5A 5A 10A |
| 10000次 2000次 | 2000次 | |
最大开关电流250VAC/5A开关次数 | 2000次 | ○ |
| 接触电阻 | <50mΩ | ○ |
抗振能力10～60Hz | 100m/s2 | 100m/s2 |
外壳压力稳定性 | 450N | 450N |
| 绝缘耐压 | 2kV | 2kV |
绝缘耐压（高压型） | 10kV | 10kV |
以下为我司温度保护器的标准动作温度，复位温度和允许公差对照表：
| 序号 | 动作温度（℃） | 复位温度（℃） | 序号 | 动作温度（℃） | 复位温度（℃） |
| 1 | 60±5 | 45±10 | 12 | 115±5 | 85±15 |
| 2 | 65±5 | 50±10 | 13 | 120±5 | 90±15 |
| 3 | 70±5 | 50±15 | 14 | 125±5 | 90±15 |
| 4 | 75±5 | 55±15 | 15 | 130±5 | 95±15 |
| 5 | 80±5 | 55±15 | 16 | 135±5 | 100±15 |
| 6 | 85±5 | 60±15 | 17 | 140±5 | 100±15 |
| 7 | 90±5 | 65±15 | 18 | 145±5 | 105±15 |
| 8 | 95±5 | 65±15 | 19 | 150±5 | 105±15 |
| 9 | 100±5 | 70±15 | 20 | 155±5 | 110±15 |
| 10 | 105±5 | 75±15 | 21 | 160±5 | 120±15 |
| 11 | 110±5 | 80±15 | 22 |

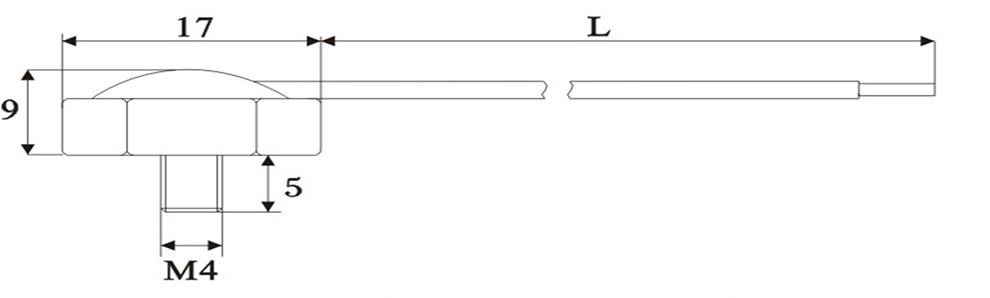

六棱形温度开关尺寸图

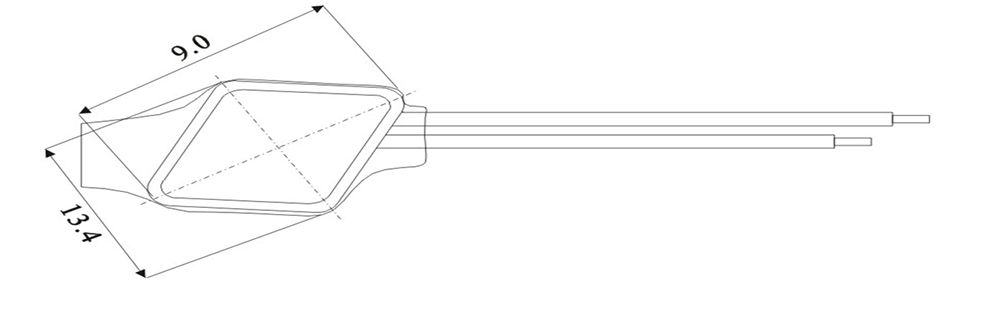

零形温度开关尺寸图

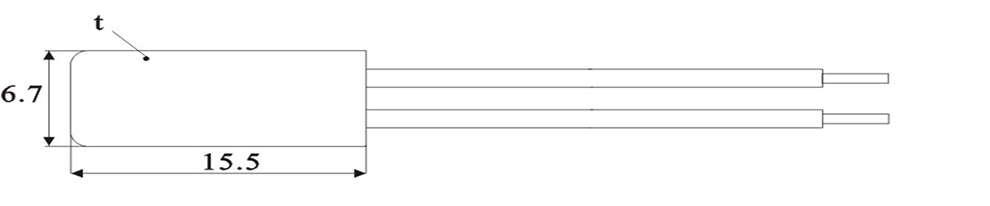

方形温度开关尺寸图
型号示例：SWK-3L120℃
S | 商标SK缩写 |
| WK | W温度 K开关 |
| 3 | 1单支 3三支串联 |
| L | 开关形状: F六方形 L菱形 C长方形 |
| 120℃ | 标称温度 |
订货示例：SWK-3L120℃/5A -520 200
5A | 触点容量 |
| 520 | 引线长度 |
| 200 | 连接线长度 |
订货示例：SWKG-5A/120℃-1000
S | 商标SK缩写 |
| WK | W温度 K开关 |
| G | 高压型 |
| 5A | 额定电流 |
| 120℃ | 动作温度 |
| 1000 | 引线长度 |
安装方法：
将温度开关固定在电机绕组或其他需要测温位置，使其接触良好，应避免挤压损坏，温度保护开关引线接在接线盒内。
