说明

产品用于动车等轨道车辆的温度检测。

耐候性强，防火性能好，抗冲击和抗振动性能优异，电磁兼容性好，抗干扰能力强，测温精度高，信号传输稳定，可多点检测，集中传输。

　　温度传感器是通过安装在探头管内的铂热电阻进行温度测量。当温度发生变化时，铂电阻通过连接器输出一个随温度变化的电阻信号，通过铂热电阻在温度区间内随温度变化阻值变化的特性，将测量位置的电阻信号反馈至对应系统模块处理，转换成温度信号，实时监测测试位置温度变化，确保列车运行安全。

　　传感器耐候性强，防护性能高，耐抗冲击和抗振动性能优异，电磁兼容性好，抗干扰能力强，测温迅速精度高，信号传输稳定，可多点检测，集中传输，安装方便。传感器具有精度高、线性好、电气性能稳定、运行可靠和使用寿命长等特点。技术性能指标符合IEC60751和GB/T30121等一系列标准。

结构

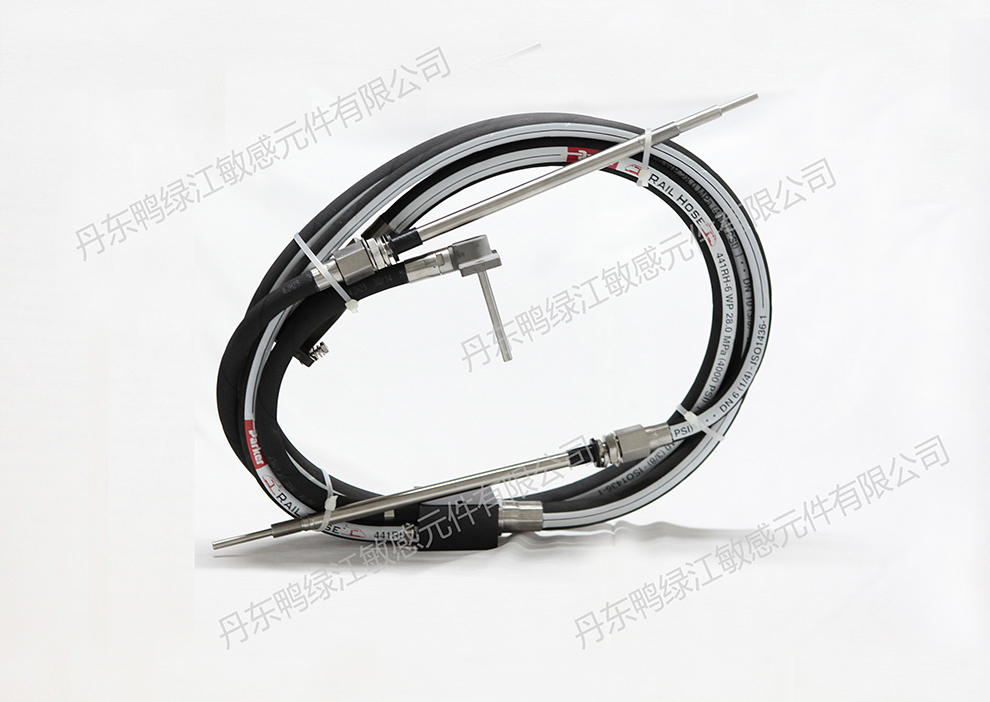

产品主要由铂热电阻、电缆、探头总成、防护胶管、电连接器（按需）等零部件组成。温度传感器通过置入于测温位置的探头内铂热电阻（Pt100）。

技术参数

技术参数

精度等级

注意事项

1.安装时，保护好传感器探头管，严禁受力撞击；

2.固定传感器引线护管时，应均分余量，避免传感器受力不均；

3.连接器插入时，一定要水平对正插入，如遇阻力不得强力插入，必须查明原因，以免损伤插针；

4.传感器安装连接完毕后，一定要核对接线是否正确，确认后方可送电，避免强电错接入传感器造成损毁；

5.拆下报废的传感器应妥善处理，以免对环境产生影响。
