说明

本产品与PTC热敏电阻温控传感器配套使用。防震、防潮、灵敏度高、工作可靠。用于电机或其它装置超温保护。PTC热敏电阻温控传感器接至保护器信号输入端，当测温点温度上升时，传感器电阻值上升，当阻值达到保护器动作阈值时实施保护。

技术参数：

绝缘强度：AC2500V/50Hz，1min

消耗功率：≤1W

触点容量：6A

工作环境：温度0℃～50℃；温度<90RH%

安装注意事项

1) 先确认保护器的电源电压是否符合要求；

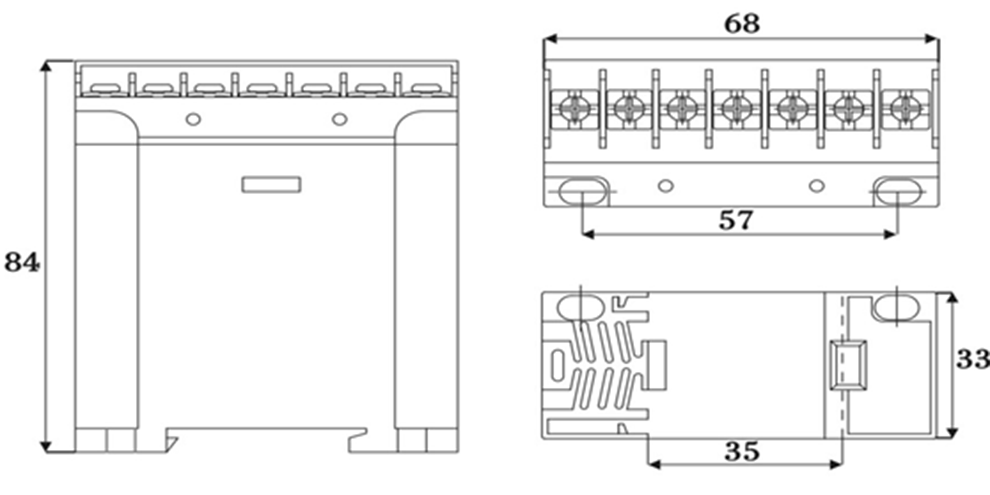

2) 将保护器固定在电控柜内，按接线图所示将保护器接入电机控制回路；

3）控制保护回路应装0.5A的熔断器，以保证控制回路的安全；

4）安装完毕，上电后，保护器继电器触点应由常开转换为常闭，指示灯绿灯点亮，说明保护器状态正常。
