说明

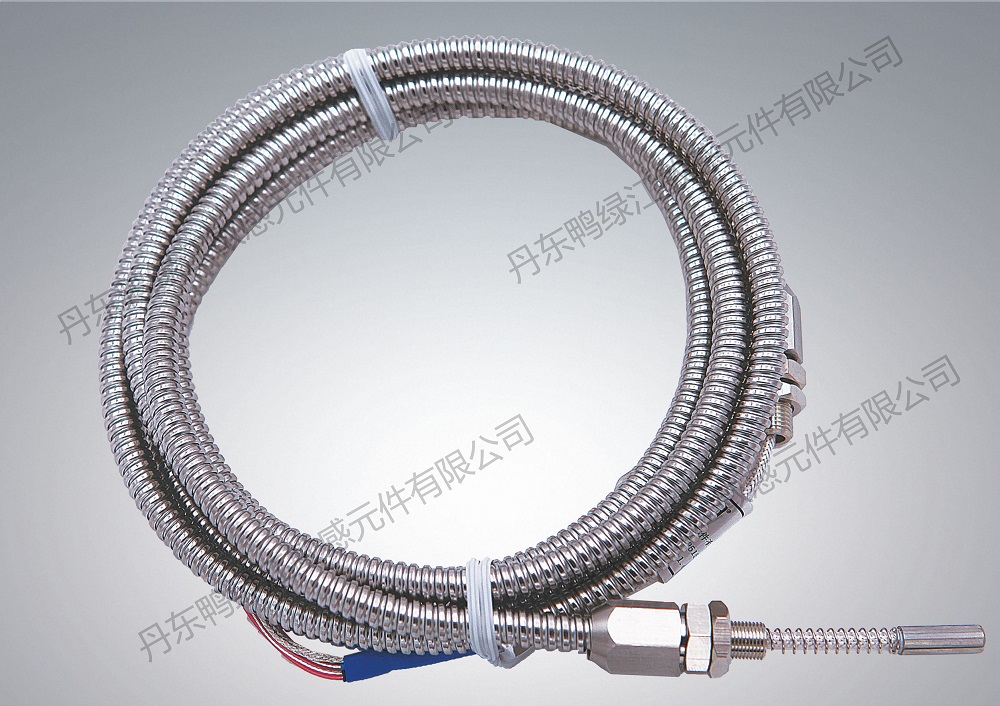

PTC热敏电阻用于电机轴承控温保护，利用其特殊的温度电阻曲线，对电机轴承温度进行监控，以保证轴承的运行安全。传感器引线绝缘材料采用特氟龙，具有耐高温、寿命长等特点。
技术参数
分类型号 | 控温点 | 对应于规定温度下的电阻值（Ω) | ||||||
温度代号 | TK-5℃ | TK+5℃ | TK+15℃ | |||||
MZ6－85～180 | T85～T180 | ≤n×550 | ≥n×1300 | ≥n×4000 | ||||
注：①控温点温度以间隔5℃成系列。 ②其n为热敏电阻串联只数。 | ||||||||
| 响应时间（s） | 测试电压（V） | 最大工作电压（Vdc） | 绝缘电阻（MΩ） | 介电强度（KV） | ||||
| ≤5 | ≤2.50 | 25 | ≥200 | AC2500 | ||||
| 可定制防爆、高压型产品 | ||||||||
订货示例
| 型号 | 探头直径（mm） | 安装孔深（mm） | 探头固定螺纹及长度（mm） | 护管直径（mm） | 护管长度（mm） | 尾端固定螺纹及长度（mm） | 引线长度（mm） |

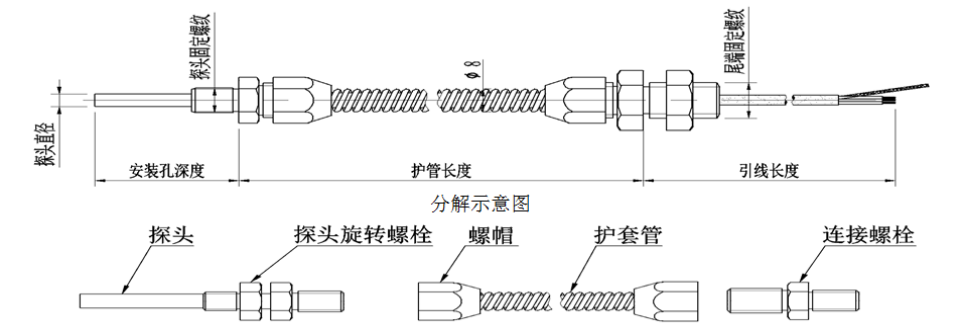

MZ6M-MB-206 （轴承固定探头示例） | 推荐 | 可定制 | 可定制 | 推荐 | 推荐 | 可定制 | 推荐 |
| Φ5 | Φ8 | 1000 | 1000 | ||||
| Φ6 | 1500 | 1500 | |||||
| Φ8 | 2000 | 2000 | |||||
| Φ10 | 3000 | 可定制弯头结构 | 3000 | ||||
| 可定制 | 可定制 | 可定制 | 可定制 |
| 型号 | 探头直径（mm） | 安装孔深（mm） | 探头固定螺纹及长度（mm） | 护管直径（mm） | 护管长度（mm） | 尾端固定螺纹及长度（mm） | 引线长度（mm） |

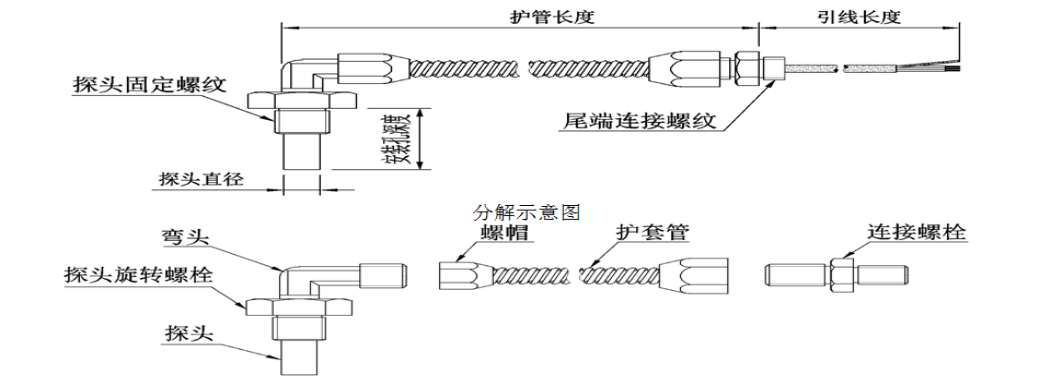

MZ6M-MB4-206 （轴承弯头固定示例） | 推荐 | 可定制 | 可定制 | 推荐 | 推荐 | 可定制 | 推荐 |
| Φ5×20 | Φ8 | 1000 | 1000 | ||||
| Φ6×30 | 1500 | 1500 | |||||
| Φ8 | 2000 | 2000 | |||||
| 可定制 | 3000 | 可定制弯头结构 | 3000 | ||||
| 可定制 | 可定制 | 可定制 |
实例:MZ6M-B206-120℃/55-M12×1-900-M14×1-P2×1000
| M6ZM | B206-120℃ | 55 | M12×1 | 900 | M14×1 | P2×1000 |
| M:敏感元件 | B:金属护管 | 安装孔深 | 测温端螺纹 | 护管长度 | 引线端螺纹 | P:导线有屏蔽线 |
| Z:正温度系数 | C:塑料护套管 | 无屏蔽不表示 | ||||
| 6:控温性 | D:复合护套管 | |||||
| M:轴承测温 | 1:无固定 | 2:两线制（红，白） | ||||
| 2:有固定 | 3:三线制（1红，2白） | |||||
| 3:直角可调式 | 4:四线制（2红，2白） | |||||
| 4:直角固定式 | 6:六线制（2红，4白） | |||||
| 06:测温端直径Φ6 | 1000:导线长度 | |||||
| 120℃:控温电温度值 |
注意事项
1.将PTC热敏电阻温控传感器的感温元件进行绝缘处理，如加套蜡管；
2.埋置应分相布置在电机绕组中或者牢固安装在需要进行温度测量控制的部位；
3.捆扎时不得让PTC热敏电阻的引线承受拉力，否则将损坏测温元件。感温元件可以按要求单支使用，也可以三支串联使用，，将引线与之配套的保护装置连接。
4.注意PTC温度传感器不得过电压运行否则将严重损坏；
5.报废的PTC对环境虽无害但应妥善处置。
