说明

热电偶温度传感器结构简单，热响应快，安装方便，测温范围宽，稳定性好。输出热电势信号，用于温度检测。

采用热电偶测温原理是基于热电效应。即：将两种不同成份的导体或半导体两端连接成闭合回路，并对其两连接端施加不同温度时，在两种导体之间会产生电动势，此现象也称为塞贝克效应。这两种导体组成的回路称为“热电偶”，这两种导体称为“热电极”，产生的电动势称为“热电动势”。产生的热电势是随温度变化而变化的，因此热电势的高低可表示温度的高低。根据这种原理，可制成不同种类的热电偶。

技术参数

型号示例：WR-JMB1-206

订货示例：WR-JMB1-206/90-M12×1-900-M14×1.25-P2×1000

安装方法

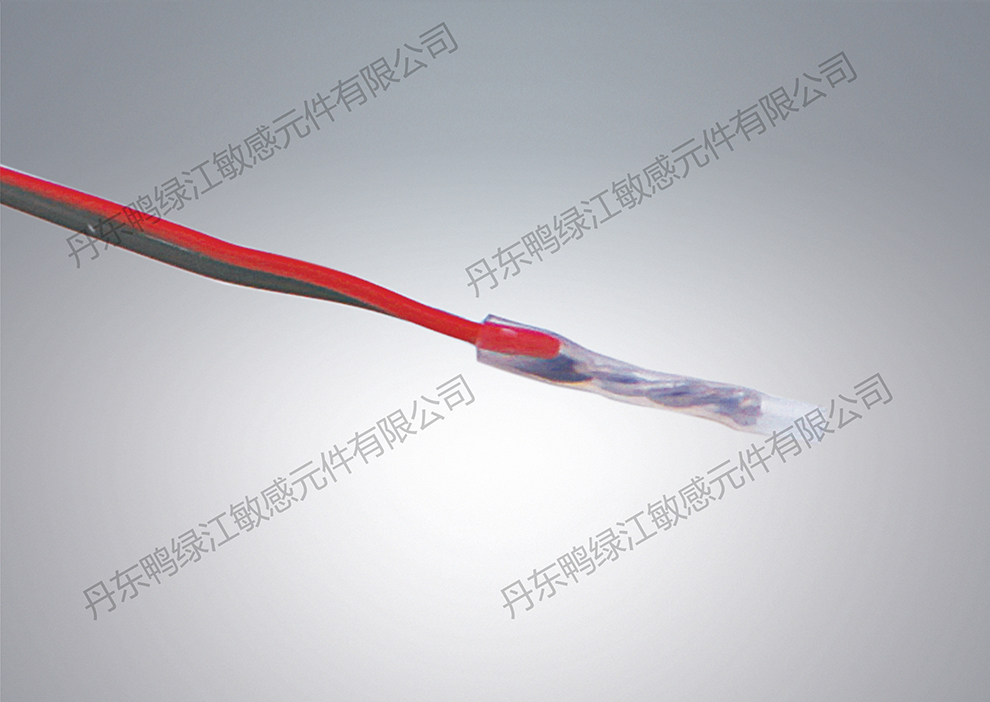

　　用于绕组测温时选用绕组测温热电偶，将热电偶安装在绕组内，将引线自电机内引出后接在电机的接线盒内。

　　用于轴承测温时选用轴承测温热电偶，在轴承室按螺纹配合尺寸钻孔，铰相应的内螺纹，测温端面与轴承接触可靠，不要让传感器引线承受过大的拉力，注意屏蔽线应接地。
