说明

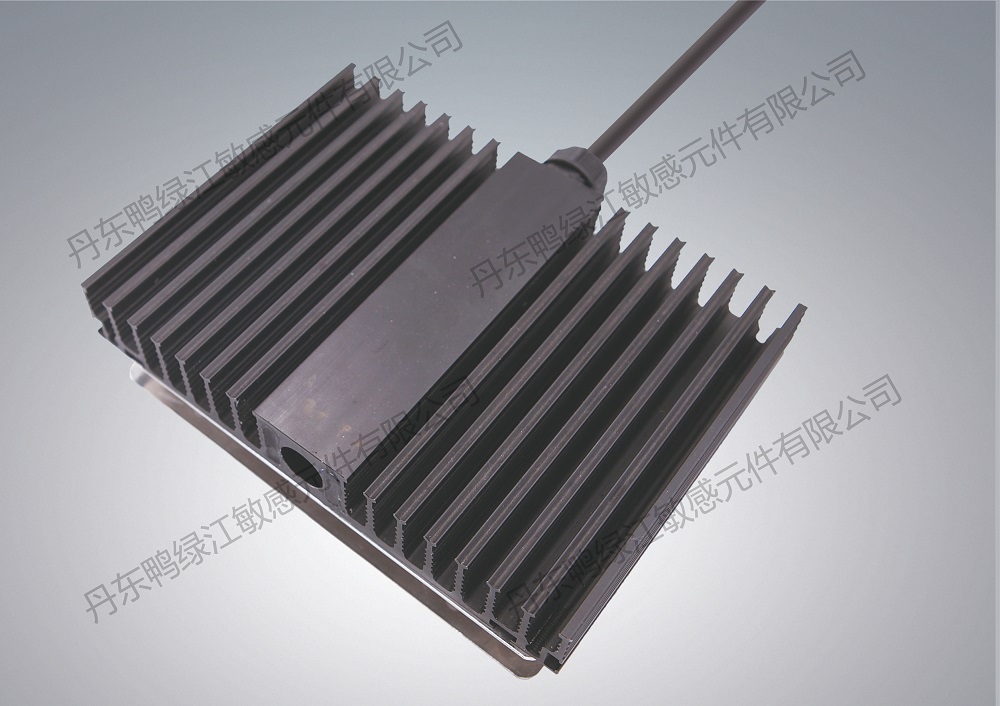

  空间加热器的一种专门设计的新型产品，其采用恒定阻值或恒温的电热元件与特制的铝型材——导（散）热器进行组装。该产品结构通过“散热器”的翅翼增加热传导面积，即热源中心热辐射面积成倍增加，翅翼片的pin-fin比高达8.5（pin-fin比值中，pin是指散热片的翅翼片的高度，fin是指相邻的两枚翅翼片之间的距离。pin-fin比是用pin的高度(不含底座厚度)除以fin，pin-fin 比越大意味着散热器的有效散热面积越大，代表铝挤压技术越先进）。

 在有限的空间内，导热器能将加热源的热扩散面积最大化，易产生了烟囱效应，使空间热量传递均匀、快捷；因而UHT型均式加热器具有良好的热传递效应，完全胜任某些以空气为传热媒介的控制系统加热、保温、除湿的特殊需求，防止因环境温度变化时形成凝露。

1、翅翼比高，加热源的热扩散面积最大化；

2、热传递效率高，“烟囱”效应使热量传递均匀、快捷；

3、模块化设计，选型便捷；安装型式可定制；

技术参数

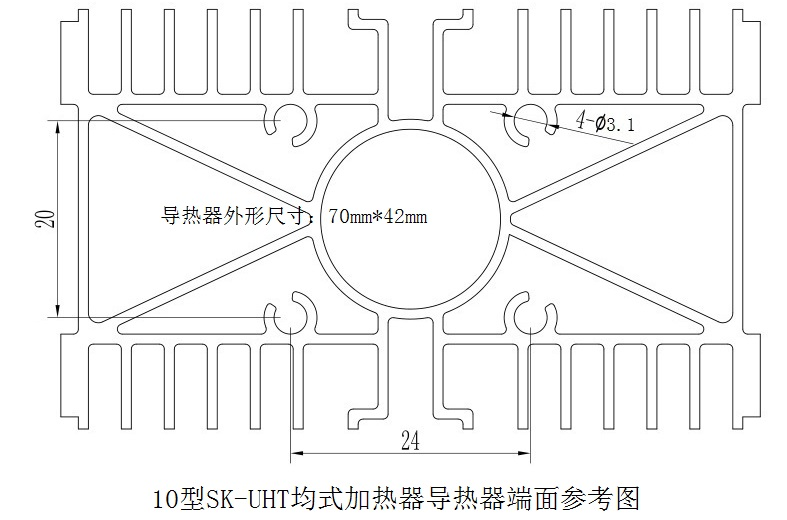

1、10系列均式加热器——导热器（结构代码：10）端面尺寸数据

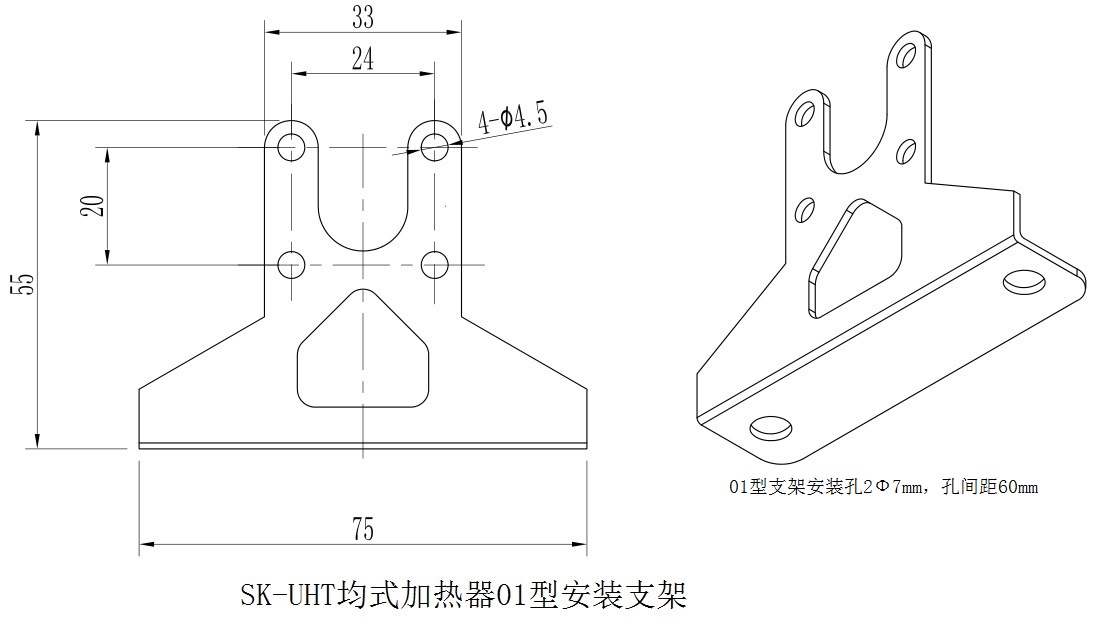

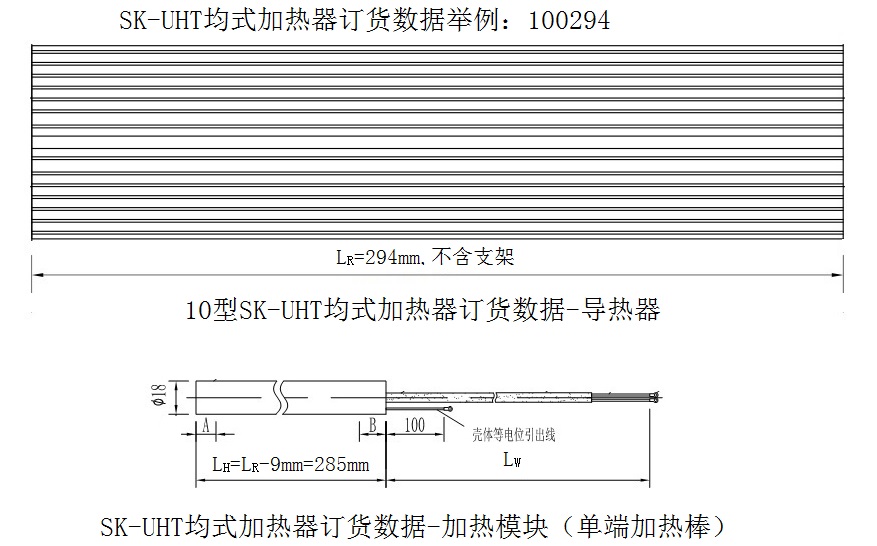

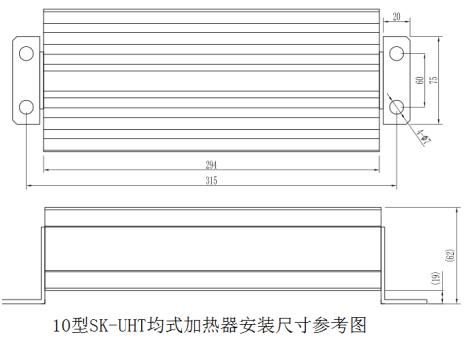

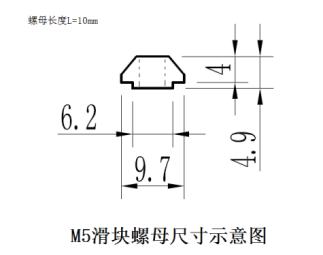

2、10系列（标准型订货代码：100294，支架代码：01）尺寸数据

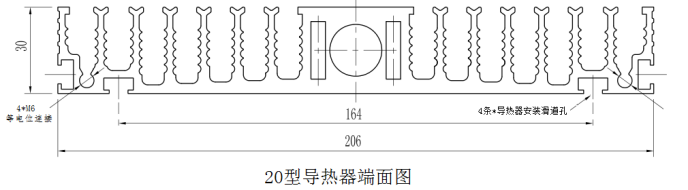

3、20系列均式加热器——导热器（结构代码：20）端面尺寸数据

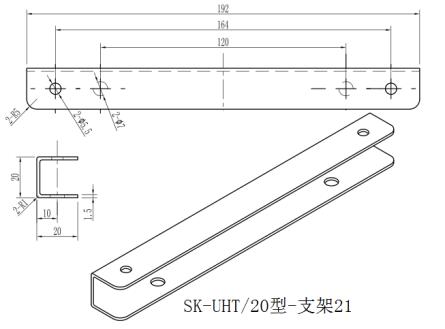

3、20系列（订货代码：210300，支架代码：21）尺寸数据

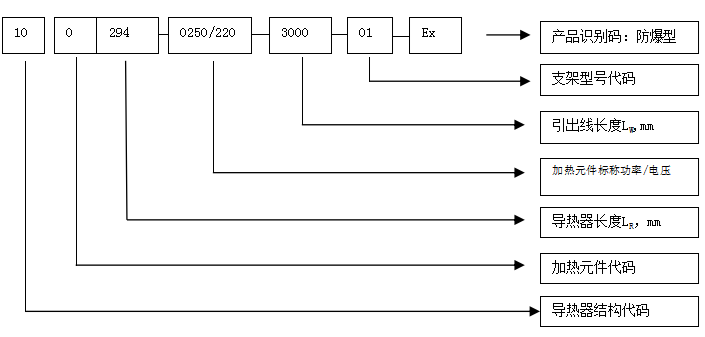

SK-UHT均式加热器订货代码

订货代码说明:

（1）     导热器结构代码：2位数字标示，□□。

10型端面基本尺寸：70*42；衍生代码范围：11-19；

20型端面基本尺寸：206*30（mm）；衍生代码范围：21-29参见安装尺寸信息。

（2）加热元件代码：1位数字表示，□。

0—单端加热棒；（Φ18mm）；

1—PTC加热模块；

（3）导热器长度（LR），3位数字表示，□□□mm

LR≦999mm；超过此长度需特制；订货数据表中导热器长度为库存常备；

（4）标称功率（W）：4位数字；/工作电压（V）：3位数字；即，□□□□/□□□；

（5）引出线长度LW：4位数字表示，□□□□mm

采用单端加热棒为加热元件的10系列、20系列（非防爆型）均式加热器，引出线原则上采用1.5mm2玻璃纤维高温编织线（线色：红、白、黑，随机），加热元件生产时一体成型。客户对玻纤引出线的线径/颜色有特殊要求，请订货时指明，便于加热元件的生产订货；

20系列均式加热器有防爆要求的、或有定制要求的，其引出线均采用3*1.5mm2无卤阻燃高温线缆，具有EWKF性能，通常在加热元件出线端进行压接处置；

（6）支架代码：2位数字表示。

10型产品选配的支架代码范围：01-19；

20型产品选配的支架代码范围：21-29；

订货示例

10型示例

100294-0250/220-3000-01是10系列均式加热器的某一款产品订货代码。

20型示例

230300-500/230-3500-22则是指20型均式加热器订货代码。

注意事项：

1.本说明书中提及的均式加热器热传导率数据仅供参考，实用需测试。

2.工作电压允许误差：不大于其额定值得1.1倍。外壳应有效接地。

3.工作环境：相对湿度不大于95%，无爆炸性、易燃性和腐蚀性气体。

4.均式加热器20型有防爆型产品，采用PTC加热模块，参见订货数据表；

5.非防爆型均式加热器引线线径通常与单端加热棒功率有关，客户未指定时则玻纤导线供货；防爆型产品通常选用1.5mm2EWKF硅橡胶线；

6.PTC加热模块作为加热元件时，标称功率须为50W整数倍；鉴于PTC加热元件材料特性，功率输出具有强烈的离散型，功率误差范围最高可达±20%。PTC加热模块标称功率通常指的是0℃环境时的最大热功率输出，受限于PTC加热元件居里点温度。PTC加热器作为一种恒温器件，功率是不断变化中的，假如散热条件不变，会相对稳定在一个功率范围。它的功率和散热状况有直接关系，一般是无法计算出来的。据测试经验，建议设计选用时，按标称功率的50%来确定室温下的实际工作输出功率。
